Jak zmontować mechanizm zegarowy?

Jednym z elementów zegara jest mechanizm zegarowy. W jego skład wchodzą:
  • mechanizm zegarowy,
  • podkładka gumowa,
  • podkładka metalowa,
  • nakrętka,
  • komplet wskazówek: sekundowa, minutowa i godzinowa.
Dodatkowo do mechanizmu zegarowego można dokupić zawieszkę, która służy do wieszania gotowego zegara na ścianie.

Elementy składowe kompletnego mechanizmu zegarowego

Jak zmontować zegar? Jeżeli chcesz powiesić zegar z wykorzystaniem zawieszki, należy ją umieścić w zagłębieniu znajdującym się w mechanizmie zegarowym

Mechanizm zegarowy z widocznym zagłębieniem na zawieszkę
tak, jak pokazano na poniższej fotografii.

Mechanizm zegarowy z zamontowaną zawieszką do wieszania gotowego zegara na ścianie
Następnie nakładamy podkładkę gumową.

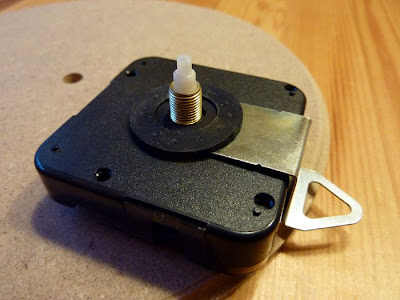

Mechanizm zegarowy z zamontowanymi: zawieszką i gumową podkładką
Jeżeli nie będziesz stosować zawieszki, na oś mechanizmu nakładamy bezpośrednio podkładkę gumową w sposób, w jaki pokazano na poniższym zdjęciu.

Mechanizm zegarowy z nałożoną na oś gumową podkładką
Tak przygotowany mechanizm z podkładką wkładamy w otwór w tarczy zegarowej,

Oś mechanizmu zegarowego wystająca z tarczy zegarowej
a na wystającą oś mechanizmu wkładamy metalową podkładkę.

Metalowa podkładka nałożona na oś mechanizmu zegarowego
Następnie skręcamy całość nakrętką.

Mechanizm zegarowy przymocowany do tarczy zegarowej za pomocą nakrętki nakręcanej na oś
Teraz przystępujemy do montażu wskazówek. Oś mechanizmu posiada stopniowane zakończenia. Na zakończenie o największej średnicy wciskamy wskazówkę godzinową,

Wskazówka godzinowa wciśnięta na oś mechanizmu zegarowego
następnie w kolejności minutową

Wskazówka minutowa wciśnięta na oś mechanizmu zegarowego
i sekundową.

Komplet wskazówek: godzinowa, minutowa i sekundowa zamontowane na osi mechanizmu zegarowego
Jednak przed montażem wskazówek należy zdjąć z nich przezroczystą folię, którą widać na powyższych trzech fotografiach (specjalnie ją zostawiłam, żeby była widoczna). To kończy montaż mechanizmu zegarowego. Przykładowy gotowy zegar z zamontowanym mechanizmem i wskazówkami widać na poniższym zdjęciu.


Jak już wcześniej wspomniałam, zegar możemy powiesić na ścianie z wykorzystaniem zamontowanej zawieszki. Ten sposób ma tę zaletę, że mechanizm nie musi być zagłębiony w tarczy, a więc tarcza może być cieńsza, bez zagłębienia, co powoduje, że jest tania. Sposób ten ma też według mnie wadę: zegar odstaje od ściany. Drugą możliwością jest schowanie mechanizmu w zagłębieniu tarczy. W tym przypadku musimy zamontować dodatkową zawieszkę, np. taką, jak do obrazów.
A co w przypadku, gdy mamy grubszą tarczę, z której chcemy wykonać zegar, a nie ma ona zagłębienia? Możemy pójść do stolarza i poprosić go o wykonanie zagłębienia, pytanie tylko, czy będzie mu się chciało zabierać za taką pracę dla jednej tarczy? Możemy też takie zagłębienie wykonać same. Potrzebujemy do tego stolika Dremela, na którym zamocujemy tarczę i narzędzie Dremel Trio.

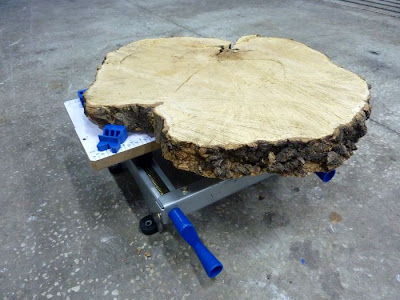

Na stoliku mocujemy tarczę

Plaster ściętego drzewa przeznaczony na tarczę zegarową zamontowany na stoliku Dremela
i rysujemy na niej kwadrat o bokach ok. 60 x 60 mm.

Zaznaczamy obszar do wyfrezowania


Typowy mechanizm zegarowy ma wymiar 57 x 57 mm, więc w zagłębieniu o takich wymiarach spokojnie się zmieści. W uchwycie Dremel Trio mocujemy specjalny frez, ustawiamy na żądaną głębokość i rozpoczynamy frezowanie: najpierw zagłębiamy frez w materiał, następnie frezujemy.


Gotowe zagłębienie widzimy na poniższym zdjęciu.


Na koniec jeszcze jedna rada. Wskazówki, szczególnie sekundowa i minutowa, są bardzo delikatne. Jeżeli chcemy je w jakimś celu zdemontować z osi mechanizmu, musimy użyć sporej siły (są mocno osadzone), co może spowodować, że niechcący je powyginamy. Żeby tego uniknąć można do demontażu zastosować ... widelec:).

Jak w bezpieczny sposób zdemontować wskazówki z osi mechanizmu zegarowego
